Developing High-Quality CNC Aluminum Prototype Parts?

Need functional aluminum prototypes quickly but concerned about accuracy and cost? I understand the challenge of getting realistic prototypes that truly test your design without breaking the bank.

From my experience providing rapid manufacturing solutions, a CNC aluminum prototype is a pre-production part machined directly from aluminum stock using computer-controlled methods. I use this process extensively because it delivers functional parts with high precision and material properties representative of the final product.

This method bridges the gap between digital design and physical testing effectively. What defines a hochwertige prototype made this way? How fast can they really be produced? What specific benefits make them valuable, and what level of precision can you realistically expect? Let’s explore these crucial aspects.

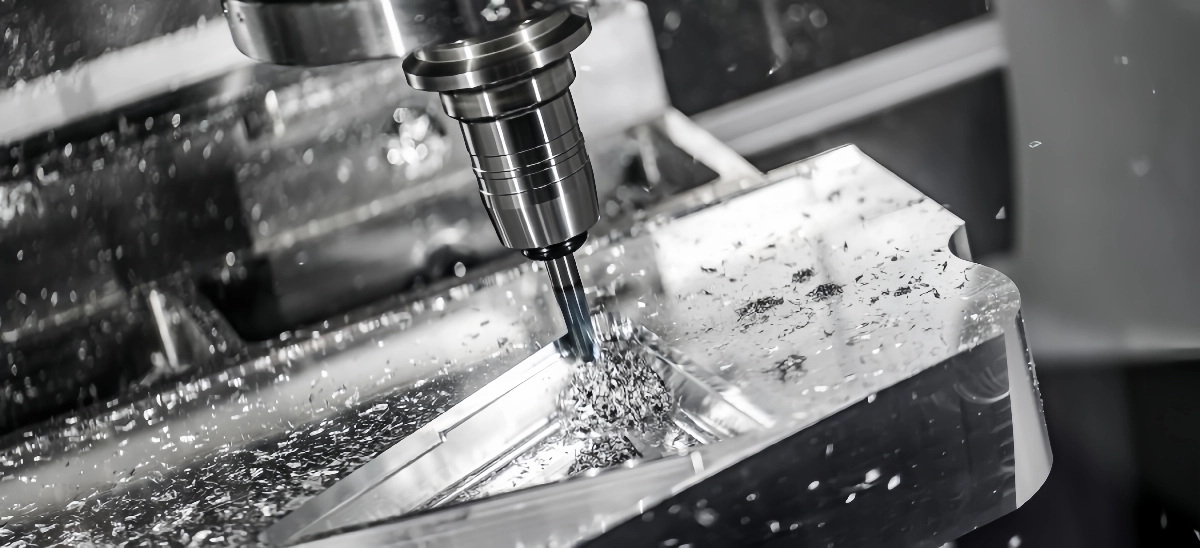

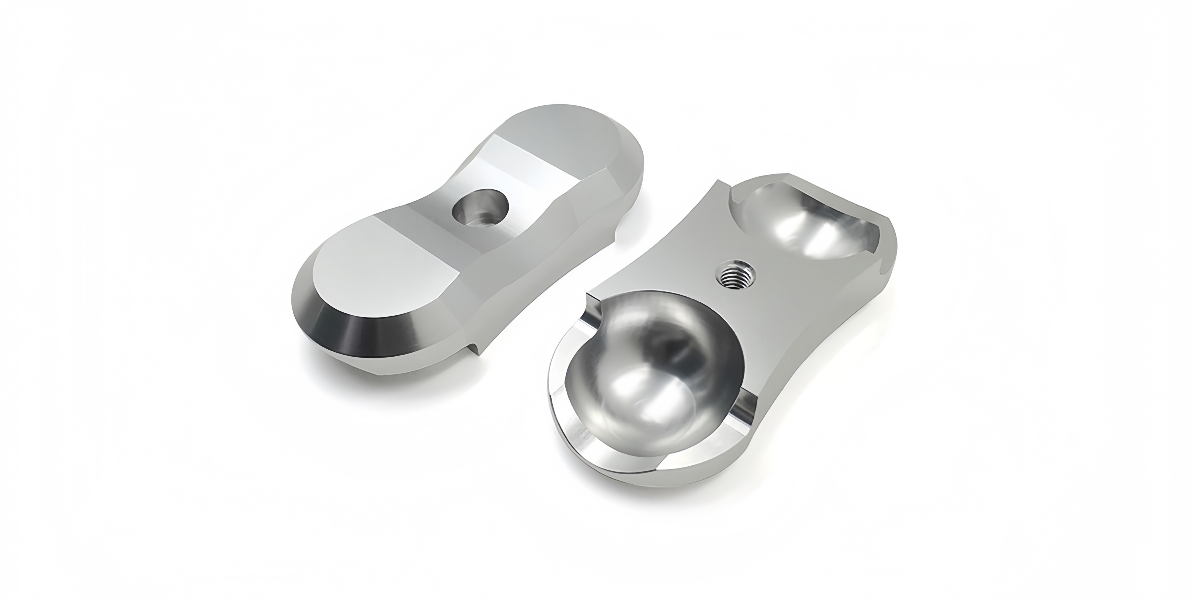

What defines a high-quality CNC aluminum prototype?

Getting a prototype made seems simple, but not all prototypes are created equal. What should I look for to ensure the CNC aluminum prototype I receive is truly high quality?

In my work, a high-quality CNC aluminum prototype accurately reflects the final design intent in form, fit, and often function. It should have precise dimensions, a good surface finish consistent with the requirements, be free from machining defects, and use the specified aluminum alloy.

A high-quality CNC aluminum prototype serves as a reliable representation of the final intended part, allowing for meaningful testing and evaluation. It’s more than just a shape; it embodies key aspects of the design. Several factors contribute to its quality:

Dimensional Accuracy and Tolerances

• Meeting-Spezifikationen: The most fundamental aspect is whether the prototype meets the dimensional tolerances specified in the engineering drawings. This includes lengths, diameters, angles, hole positions, and profile accuracy. A quality prototype adheres closely to these requirements within the agreed-upon tolerance range for prototyping (which might be slightly wider than production tolerances but still needs to be functional).
• Geometric Fidelity: Beyond simple dimensions, the prototype should accurately represent complex geometries, curves, and features defined in the CAD model. Features should be correctly formed without significant deviation.

Surface Finish and Aesthetics

• Appropriate Finish: The surface roughness (Ra) should be consistent with the prototype’s purpose. While prototypes may not always require a final production finish, they should be free from excessive tool marks, chatter, or burrs that could interfere with function or assessment. The finish should be relatively uniform across machined surfaces.
• Clean Edges: Edges should be clean and typically deburred unless sharp edges are specifically required by the design.

Material Integrity and Selection

• Correct Alloy: The prototype should be machined from the specified aluminum alloy (e.g., 6061, 7075, 5052). Using the correct material ensures that tests related to weight, strength (to some extent), and interaction with other parts are relevant. Material certification might be requested even for prototypes in critical applications.
• Free from Defects: The part should be free from machining errors like gouges, deep scratches, evidence of excessive heat or material smearing, and structural defects introduced during processing.

Functional Representation

• Fit and Assembly: A key purpose of a prototype is often to test how it fits with other components in an assembly. A quality CNC aluminum prototype will assemble correctly, allowing for functional checks of clearances, interfaces, and mechanisms.
• Basic Functionality: Depending on the design, the prototype should allow for basic functional testing relevant to its purpose (e.g., testing airflow through a machined channel, checking bracket rigidity).

This table summarizes the quality definition:

Ultimately, a high-quality CNC aluminum prototype gibt Konstrukteuren und Ingenieuren die Gewissheit, dass sie eine genaue Darstellung ihres Entwurfs bewerten und so fundierte Entscheidungen treffen können, bevor sie sich für teure Produktionswerkzeuge entscheiden.

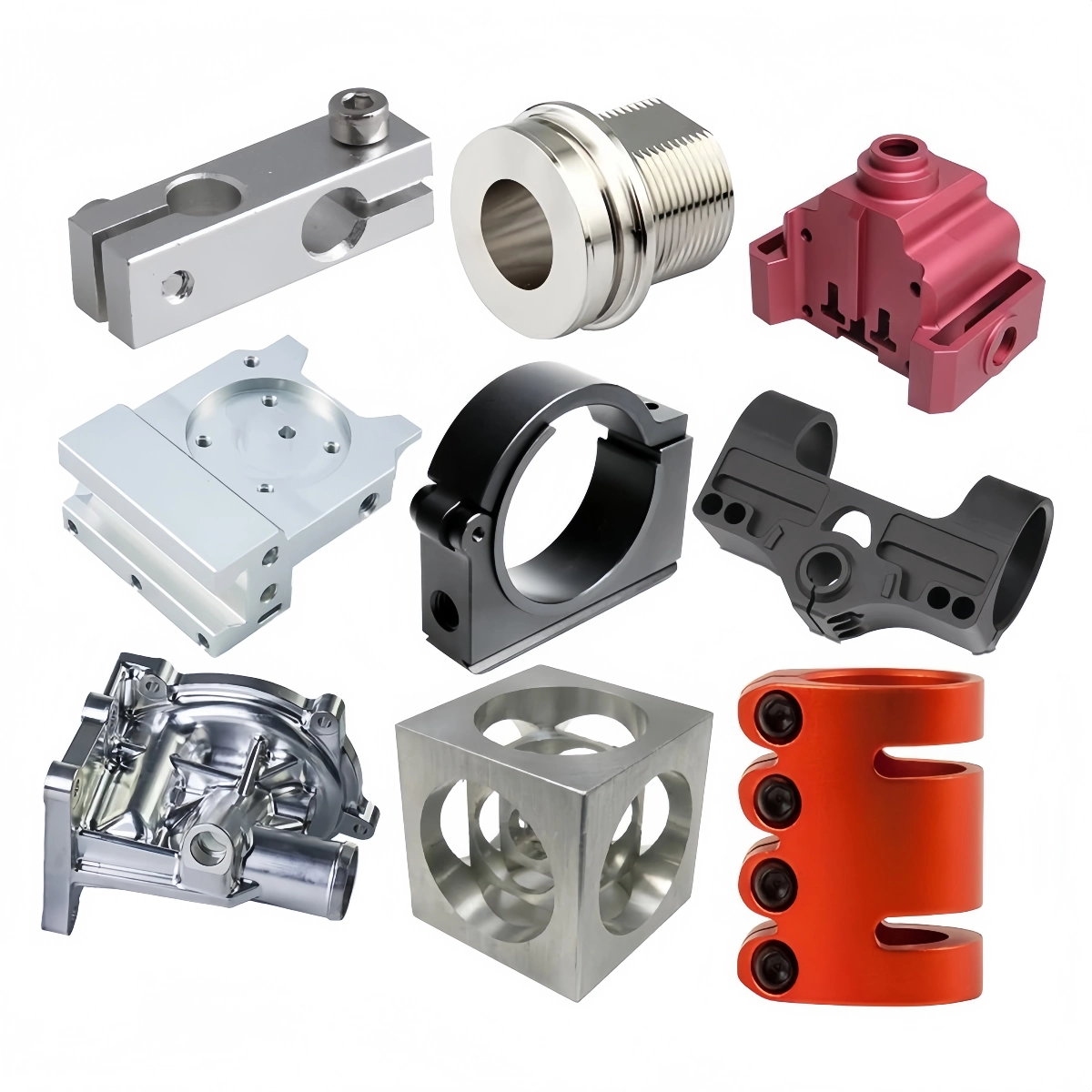

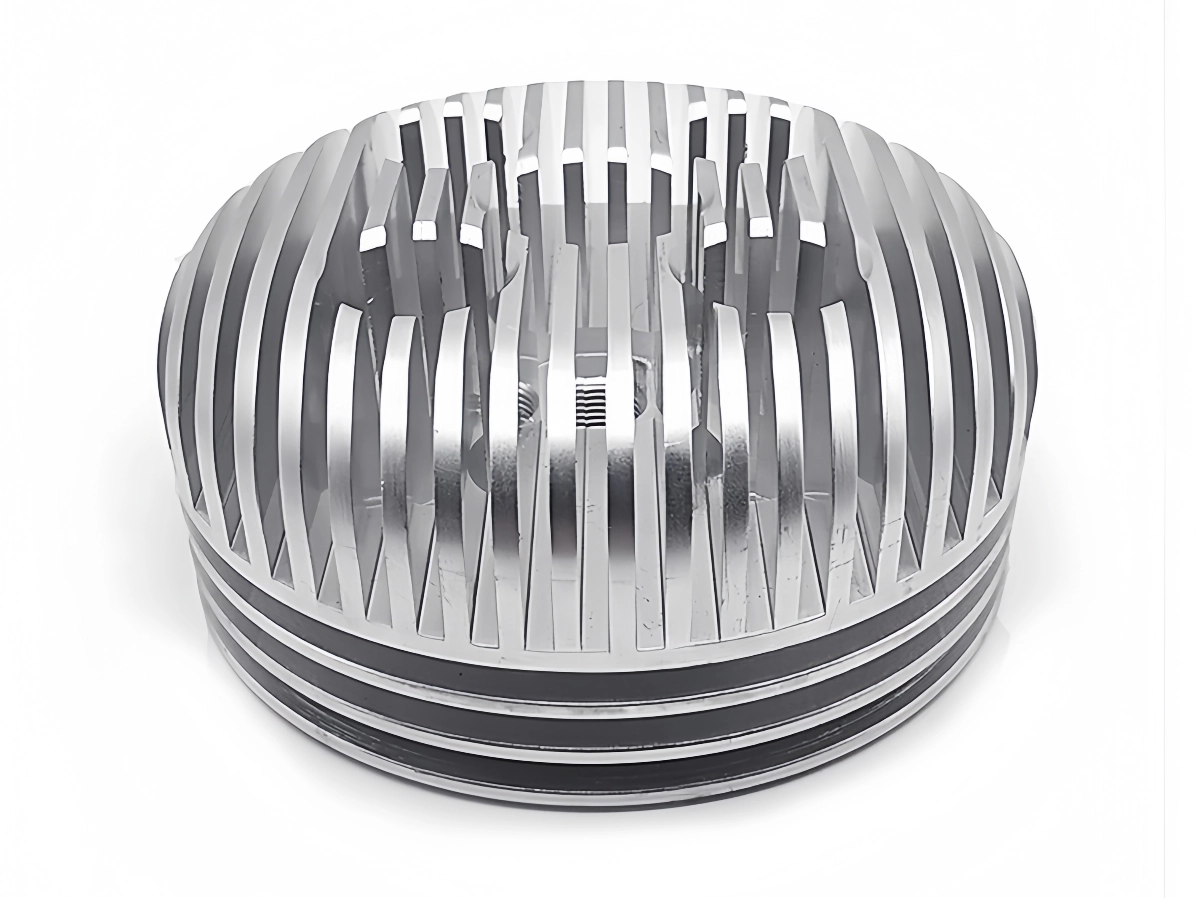

Wie schnell wird ein CNC-Aluminium-Prototyp hergestellt?

Die Frist für mein Projekt ist knapp, und ich brauche schnell einen funktionierenden Prototyp. Wie realistisch sind die oft angepriesenen kurzen Durchlaufzeiten für CNC aluminum prototype Schöpfung?

Meiner Erfahrung nach kann ein CNC-Prototyp aus Aluminium oft sehr schnell hergestellt werden, manchmal in nur wenigen Tagen. Faktoren wie die Komplexität des Teils, die Größe, die Materialverfügbarkeit und die Kapazität des Dienstleisters haben direkten Einfluss auf die tatsächliche Vorlaufzeit.

Einer der Hauptgründe, warum Ingenieure bei der Herstellung von Prototypen auf die CNC-Bearbeitung zurückgreifen, ist das Potenzial für eine schnelle Umsetzung. Im Vergleich zu Verfahren, die Formen oder Gesenke erfordern (wie Gießen oder Spritzgießen) und bei denen allein die Werkzeugherstellung Wochen oder Monate dauern kann, kann die CNC-Bearbeitung physische Teile oft viel schneller liefern. Die tatsächliche Geschwindigkeit hängt jedoch von mehreren Variablen ab.

Faktoren, die die Durchlaufzeit beeinflussen

• Teil Komplexität: Einfache Teile mit grundlegenden 2,5D-Merkmalen (Profile, Taschen, Bohrungen auf einer Seite) können viel schneller programmiert und bearbeitet werden als komplexe Teile, die eine 5-Achsen-Simultanbearbeitung, komplizierte Oberflächenbearbeitung oder sehr feine Details erfordern. Komplexere Teile erfordern eine längere Programmierzeit und längere Maschinenlaufzeiten.
• Teil Größe: Die Bearbeitung größerer Teile dauert natürlich länger, da mehr Material entfernt werden muss und die Werkzeugwege länger sind. Die Größe kann auch bestimmen, auf welcher Maschine es bearbeitet werden kann.
• Materialverfügbarkeit: Standard-Aluminiumlegierungen wie 6061-T6 sind in der Regel problemlos in den gängigen Lagergrößen (Blöcke, Platten, Stangen) erhältlich. Wenn eine weniger gebräuchliche Legierung oder eine bestimmte Größe/Formfaktor des Lagermaterials bestellt werden muss, verlängert dies die Vorlaufzeit.
• Erforderliche Toleranzen und Oberflächengüte: Um sehr enge Toleranzen oder extrem feine Oberflächengüten zu erreichen, sind in der Regel niedrigere Schnittgeschwindigkeiten, feinere Abstufungen und möglicherweise zusätzliche Schlichtdurchgänge erforderlich, was die Bearbeitungszeit erhöht. Standardtoleranzen für Prototypen sind in der Regel schneller zu erreichen.
• Menge: Herstellung einer einzigen CNC aluminum prototype ist schneller als die Produktion einer Kleinserie, da sich die Rüstzeit über mehr Teile in einer Serie amortisiert, aber die Gesamtzeit steigt mit der Menge.
• Kapazität und Arbeitsbelastung der Geschäfte: Die ausgewählten CNC aluminum prototype Die aktuelle Auslastung des Dienstleisters, die Verfügbarkeit der Maschinen und die Anzahl der qualifizierten Programmierer/Bediener wirken sich direkt darauf aus, wie schnell er einen Auftrag beginnen und abschließen kann. Eilige Dienstleistungen sind oft zu höheren Kosten erhältlich.
• Vollständigkeit der Informationen: Die Bereitstellung klarer CAD-Dateien, detaillierter Zeichnungen mit Toleranzen, Materialspezifikationen und Mengenanforderungen im Vorfeld ermöglicht es dem Dienstleister, schneller ein Angebot zu erstellen und den Auftrag zu planen. Fehlende Informationen führen zu Verzögerungen.

Typische Zeitpläne (Schätzungen)

Es gibt zwar große Unterschiede, aber hier sind einige allgemeine Schätzungen für die Herstellung eines CNC aluminum prototype nach Genehmigung des Entwurfs und Verfügbarkeit des Materials:

• Einfache Teile: (z. B. kleine Halterung mit Löchern, einfaches Gehäuse) - 1 bis 5 Arbeitstage
• Mäßig komplizierte Teile: (z. B. Teil mit mehreren Merkmalen, einige 3D-Konturen, moderate Toleranzen) - 3 bis 10 Arbeitstage
• Hochkomplexe Teile: (z. B. komplizierte 5-Achsen-Arbeiten, sehr enge Toleranzen, große Abmessungen) - 1 bis 3 Wochen oder länger

Diese Tabelle gibt einen groben Überblick:

Geschwindigkeit erreichen

So erhalten Sie Ihre CNC aluminum prototype schnell:

• Optimieren Sie das Design: Vereinfachung der Geometrie wo immer möglich (Design for Manufacturability - DFM).
• Geben Sie Standardtoleranzen an: Vermeiden Sie unnötig enge Toleranzen, es sei denn, sie sind unerlässlich.
• Wählen Sie gängige Legierungen: Verwenden Sie leicht verfügbares Material wie 6061-T6, wenn es geeignet ist.
• Vollständige Informationen bereitstellen: Legen Sie rechtzeitig genaue CAD- und Detailzeichnungen vor.
• Vermitteln Sie die Dringlichkeit: Sprechen Sie mit Ihrem Dienstleister über die Möglichkeiten der Beschleunigung.

Die CNC-Bearbeitung bietet einen enormen Geschwindigkeitsvorteil für das Prototyping im Vergleich zu werkzeugabhängigen Methoden und ermöglicht schnellere Design-Iterationen und Validierungszyklen.

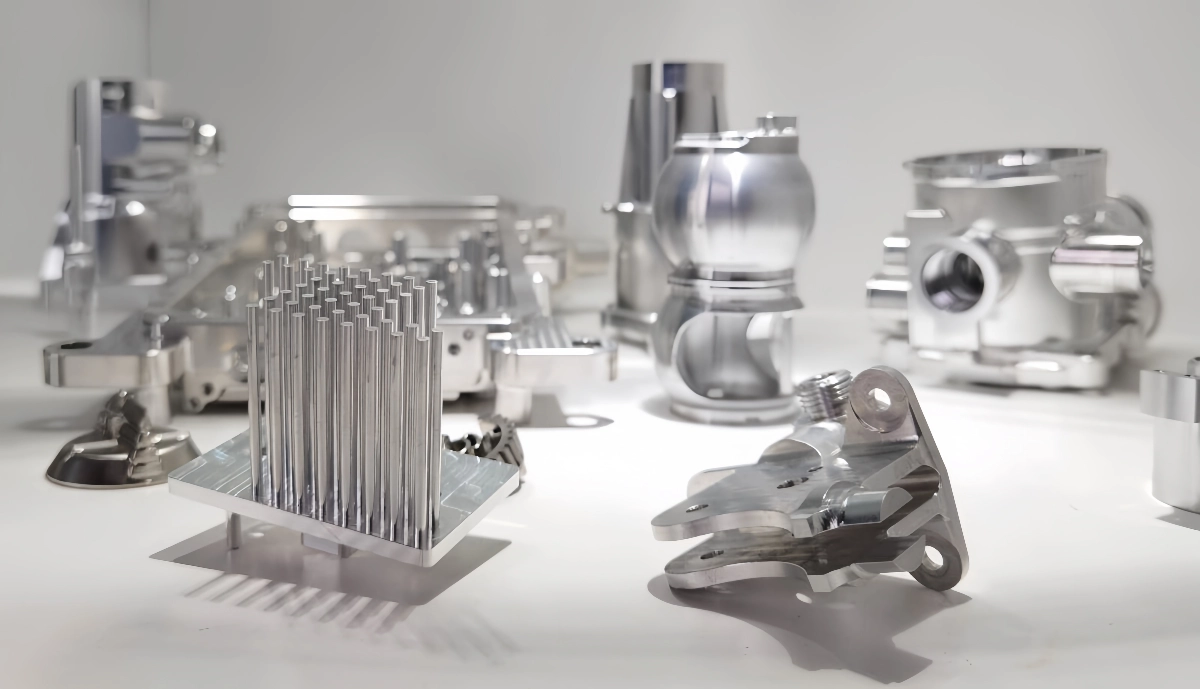

Welche Vorteile bietet ein CNC-Aluminium-Prototyp?

Warum sollte ich über die reine Geschwindigkeit hinaus in eine CNC aluminum prototype anstelle des 3D-Drucks oder einer anderen Methode? Welche konkreten Vorteile gibt es, die es wert sind?

Als Zulieferer betone ich, dass die Hauptvorteile eines CNC-Aluminium-Prototyps in der Verwendung des tatsächlichen Produktionsmaterials (oder eines ähnlichen Materials), der hohen Genauigkeit, der ausgezeichneten Oberflächenbeschaffenheit und den überlegenen mechanischen Eigenschaften im Vergleich zu den meisten 3D-gedruckten Optionen liegen, was eine echte Funktionsprüfung ermöglicht.

Die Erstellung von Prototypen ist ein entscheidender Schritt in der Produktentwicklung, der es Designern und Ingenieuren ermöglicht, Form, Passform und Funktion zu testen, bevor sie sich für teure Produktionswerkzeuge entscheiden. Es gibt zwar verschiedene Prototyping-Methoden, aber die CNC-Bearbeitung zur Herstellung eines Aluminium-Prototyps bietet deutliche und signifikante Vorteile, insbesondere wenn Funktionstests oder Materialgenauigkeit wichtig sind.

Wichtigste Vorteile:

1. Repräsentative Materialeigenschaften:
   • CNC-Prototypen werden aus massiven Blöcken von Standard-Aluminiumlegierungen (wie 6061, 7075, usw.) gefertigt. Das heißt, der Prototyp besitzt die tatsächliche mechanische Eigenschaften (Festigkeit, Steifigkeit, Härte, Wärmeleitfähigkeit, Gewicht) des vorgesehenen Produktionsmaterials. Dies ist von entscheidender Bedeutung für Funktionsprüfungen, bei denen Spannung, Belastbarkeit, Wärmeleistung oder Gewicht wichtige Faktoren sind. Die meisten 3D-Druckverfahren (insbesondere auf Polymerbasis) können diese Eigenschaften nicht genau nachbilden.
2. Hohe Genauigkeit und enge Toleranzen:
   • Wie bereits erwähnt, eignet sich die CNC-Bearbeitung hervorragend für die Herstellung von Teilen mit hoher Maßgenauigkeit und engen Toleranzen. Dies ermöglicht die Verwendung von Prototypen für präzise Passformkontrollen innerhalb von Baugruppen und Überprüfung kritischer Schnittstellenabmessungen. Die Genauigkeit übertrifft oft das, was mit vielen gängigen 3D-Drucktechnologien erreicht werden kann.
3. Ausgezeichnete Oberflächengüte:
   • Durch maschinelle Bearbeitung können glatte, hochwertige Oberflächen direkt auf dem Aluminiumteil erzeugt werden. Dies ist wichtig für Prototypen, bei denen die Ästhetik bewertet wird, bei denen Oberflächen abgedichtet werden müssen oder bei denen die Fluiddynamik auf der Oberfläche getestet wird. Während 3D-Drucke oft sichtbare Schichtlinien aufweisen oder eine erhebliche Nachbearbeitung erfordern, um eine glatte Oberfläche zu erzielen, kann eine CNC aluminum prototype kann eine seriennahe Qualität aufweisen.
4. Fähigkeit zur Funktionsprüfung:
   • Aufgrund der Verwendung echter technischer Materialien und der hohen Genauigkeit sind CNC-Aluminium-Prototypen oft robust genug für rigorose Funktionstests. Sie halten mechanischen Belastungen, Vibrationen, Temperaturschwankungen (innerhalb der Grenzen von Aluminium) und Flüssigkeitsdruck in einer Weise stand, wie es viele 3D-gedruckte Prototypen nicht können, und liefern zuverlässigere Testergebnisse.
5. Brücke zur Produktion:
   • Der Einsatz der CNC-Bearbeitung für das Prototyping bietet wertvolle Einblicke in die Herstellbarkeit des Entwurfs mit einer gängigen Produktionsmethode. Sie hilft, potenzielle Herausforderungen bei der Bearbeitung frühzeitig zu erkennen. Darüber hinaus ist der Prozess direkt skalierbar; dieselben CNC-Methoden, die für den Prototyp verwendet werden, können oft auch für die Produktion von kleinen bis mittleren Stückzahlen angepasst werden.
6. Keine Investition in Werkzeuge:
   • Wie bei anderen Rapid-Prototyping-Methoden werden auch bei der CNC-Bearbeitung Teile direkt aus digitalen Dateien erstellt, ohne dass teure Formen oder Matrizen benötigt werden, was die Herstellung von Einzelteilen oder Kleinserien kostengünstig macht.

Vergleich zwischen CNC-Prototypen und 3D-Druck

While 3D printing is excellent for rapid concept models and some forms of fit testing, a CNC aluminum prototype provides a much closer representation of a final production part in terms of material properties, accuracy, finish, and functional capability, making it invaluable for thorough design validation.

What tolerances can a CNC aluminum prototype hold?

I need my prototype to fit precisely with other parts. What level of accuracy or tolerance can I realistically expect when ordering a CNC aluminum prototype?

Based on our machine capabilities and typical prototype requirements, a standard tolerance for a CNC aluminum prototype is often around +/- 0.005 inches (+/- 0.125 mm). However, we can achieve much tighter tolerances, down to +/- 0.001 inches or better on specific critical features when required.

The achievable tolerances for a CNC aluminum prototype depend on several factors, including the quality of the CNC machine used, the skill of the programmer and operator, the specific geometry of the part, the size of the feature being measured, and the level of quality control applied. However, CNC machining is inherently one of the most precise manufacturing methods available for creating prototypes from metal.

Standard vs. Tight Tolerances

• Standard Prototype Tolerances: For general prototyping purposes where the main goal is to check form and basic fit, many CNC services work to a standard tolerance band. A common industry standard is often cited as +/- 0.005 inches (+/- 0.125 mm) for general machined dimensions. This level of accuracy is sufficient for many prototype applications and is typically achievable without extraordinary effort or cost.
• Tighter Tolerances: When specific features require higher precision (e.g., bearing bores, alignment pin holes, critical mating surfaces), CNC machining can achieve significantly tighter tolerances. It’s possible to hold dimensions within:
  • +/- 0.002 inches (+/- 0.05 mm)
  • +/- 0.001 inches (+/- 0.025 mm)
  • Even down to +/- 0.0005 inches (+/- 0.013 mm) or slightly better on certain features with high-precision machines and controlled processes.
• Important Note: Achieving tighter tolerances generally requires more careful setup, potentially slower machining speeds or extra finishing passes, more rigorous inspection, and thus increases the cost and potentially the lead time of the CNC aluminum prototype. It’s crucial to only specify tight tolerances where they are truly functionally necessary.

Factors Influencing Achievable Tolerances

• Machine Quality: High-end, well-maintained CNC machines with rigid construction, precision ball screws, linear guides, and closed-loop feedback systems are capable of tighter tolerances than older or lighter-duty machines. 5-axis machines can maintain tighter tolerances on complex, multi-sided parts by reducing the number of setups.
• Tooling and Workholding: Sharp, high-quality cutting tools and rigid workholding minimize deflection and vibration, contributing to better accuracy. Tool wear must also be monitored and accounted for.
• Part Geometry: Complex shapes, very large parts, or parts with very thin walls can be more challenging to machine accurately due to potential deflection, vibration, or thermal effects. Tolerances might be harder to hold on these features.
• Feature Size: It’s generally easier to hold tight tolerances on smaller features than across very large dimensions due to factors like thermal expansion of the machine and workpiece.
• Measurement Capability: The ability to accurately measure the achieved tolerance is critical. CMMs (Coordinate Measuring Machines) are often required to verify tolerances tighter than +/- 0.001 inches reliably.

Typical Tolerance Ranges Table

This table provides a general guideline for what might be expected from a professional CNC aluminum prototype service:

Haftungsausschluss: Dies sind allgemeine Richtlinien. Besprechen Sie spezifische Toleranzanforderungen immer mit Ihrem gewählten CNC aluminum prototype Anbieter.

Bei der Bestellung einer CNC aluminum prototypeDefinieren Sie klar die kritischen Maße und geben Sie die erforderlichen Toleranzen in Ihren Zeichnungen an. Verwenden Sie nach Möglichkeit Standardtoleranzen, um die Kosten im Griff zu behalten, aber zögern Sie nicht, engere Toleranzen für Merkmale festzulegen, bei denen Präzision funktionell unerlässlich ist. Ein guter Dienstleister kann Sie über die erreichbaren Toleranzen für Ihren spezifischen Entwurf beraten.

Schlussfolgerung

A-Qualität CNC aluminum prototype die Entwurfsabsicht genau widerspiegelt. Sie können schnell hergestellt werden und bieten wichtige Vorteile wie die Verwendung echter Materialien für Funktionstests mit hoher Präzision. Die Standardtoleranzen liegen in der Regel bei +/- 0,005 Zoll, bei Bedarf sind auch engere Toleranzen möglich.
